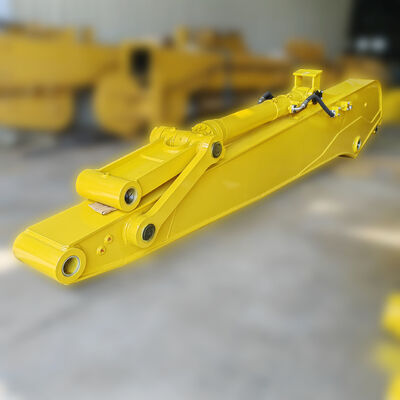

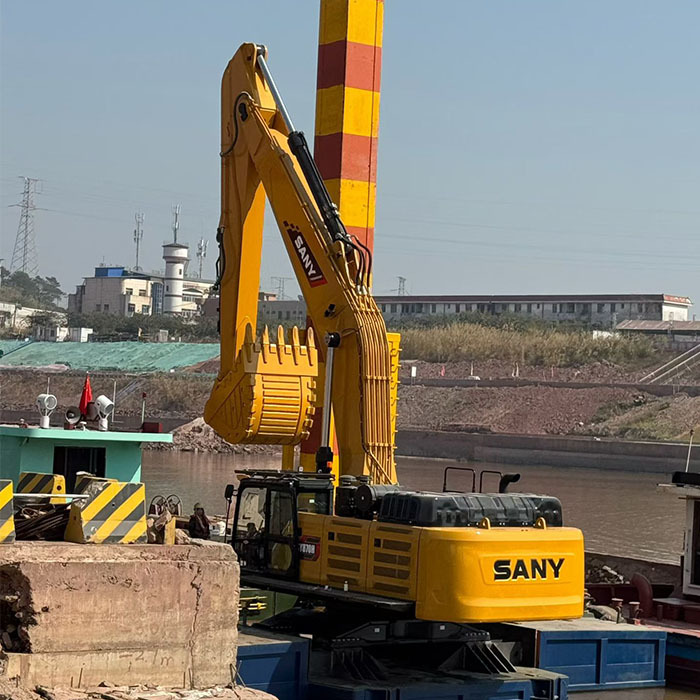

Excavateur à bras long conçu pour une portée étendue et une durabilité supérieure

Caractéristiques clés et conception structurelle
Le long bras d'excavatrice, également connu sous le nom d'extension de flèche ou d'accessoire à longue portée, est une modification spécialisée conçue pour élargir considérablement le rayon d'action d'une excavatrice standard. En remplaçant ou en étendant la flèche et le balancier d'origine, ces accessoires permettent aux machines d'atteindre des rayons de travail allant de 10 mètres à plus de 40 mètres, selon la configuration. La conception utilise généralement des aciers à haute résistance et faible alliage (HSLA), tels que le WELDOX, pour maintenir l'intégrité structurelle tout en gérant le poids.

	* Dragage * Projet de rivière
	* Grappin de transport pour la saisie de bois  * Longue portée

Les configurations structurelles sont généralement classées en trois types en fonction des exigences d'application :

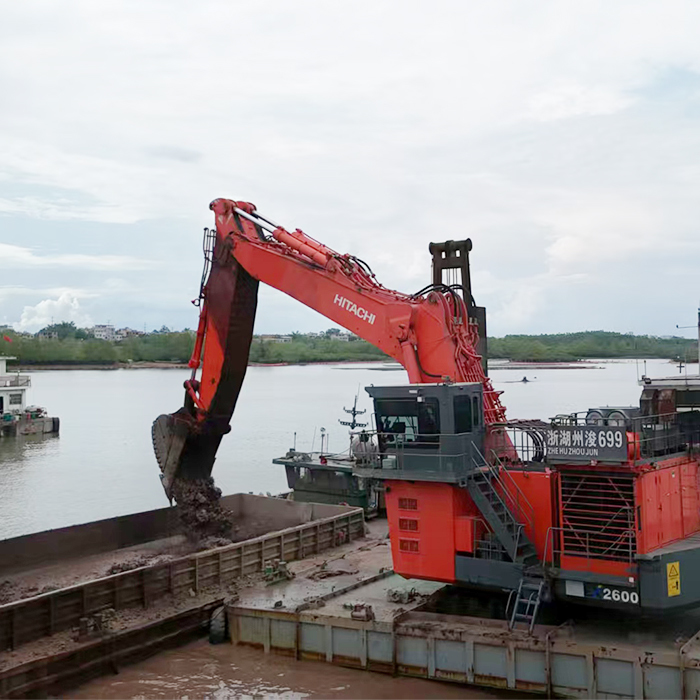

Deux étages : C'est la modification la plus courante pour les excavations profondes. Elle se compose d'une flèche étendue et d'un balancier plus long. Elle est principalement utilisée pour la finition de talus, l'excavation de fosses de fondation profondes et le dragage de rivières où la portée horizontale et la profondeur sont critiques.
Trois étages : Souvent appelée "Bras de démolition", cette configuration comprend un point d'articulation supplémentaire (un bras intermédiaire). Cela permet une plus grande portée verticale, ce qui la rend idéale pour le démantèlement de bâtiments de grande hauteur (jusqu'à 30 mètres). Elle comporte souvent un réglage d'angle fixe ou hydraulique pour le godet ou le brise-roche.
Bras coulissant/télescopique : Conçu pour la précision verticale, ce type permet au bras de s'étendre et de se rétracter de manière télescopique. Il est fréquemment utilisé avec un godet bivalve pour les puits profonds et étroits ou l'excavation de caissons, minimisant ainsi l'empreinte de l'opération.

Processus de fabrication et détails de production
La production d'un long bras est une tâche d'ingénierie de précision qui va bien au-delà du simple soudage. Elle nécessite une conception assistée par ordinateur (CAO) avancée et une analyse par éléments finis (AEF) pour simuler la répartition des contraintes et prévenir les défaillances structurelles sous charge.
Sélection des matériaux et découpe
Le processus de fabrication commence par la sélection de tôles d'acier à haute résistance (souvent de 10 à 12 mm d'épaisseur pour les tôles principales). La fabrication moderne utilise des machines de découpe plasma à commande numérique (CNC) pour garantir que les géométries complexes des tôles latérales et des nervures de renforcement internes sont découpées avec une précision millimétrique. Cette précision est cruciale pour le bon ajustement des composants internes.
Soudage et assemblage
La phase d'assemblage implique un soudage robotisé ou manuel qualifié. Pour assurer la durabilité, les fabricants utilisent le soudage à l'arc sous laitier ou le soudage à l'arc sous protection de CO2 pour les joints principaux. La structure interne est renforcée par des plaques tampons et des conceptions en caisson pour résister aux forces de torsion.
Usinage et finition
Une fois la structure principale soudée, la flèche subit un traitement de détente (souvent un vieillissement par vibration) pour éliminer les contraintes internes causées par la chaleur de soudage. Les trous de pivot (alésages) sont ensuite alésés avec précision à l'aide de grandes aléseuses horizontales pour assurer un alignement parfait avec les vérins hydrauliques et la liaison de l'excavatrice. Enfin, l'unité subit un grenaillage pour éliminer la rouille et la calamine, suivi de l'application d'un primaire anticorrosion et d'une couche de finition.

Questions fréquemment posées (FAQ)

Q1 : Quelles sont les exigences d'entretien d'un long bras ?
R : L'entretien est essentiel en raison des contraintes élevées sur la structure étendue.
Lubrification : Le graissage des pivots et des bagues est vital. Il est recommandé d'injecter de la graisse au moins deux fois par jour. Si vous travaillez dans des conditions boueuses ou immergées, les pivots doivent être nettoyés avant le graissage pour éviter l'usure abrasive.
Inspection : Des vérifications régulières des fissures dans les soudures, en particulier près de la racine et du talon des soudures, sont nécessaires. Tout signe de fatigue structurelle doit être traité immédiatement.
Q2 : Quel est le délai de fabrication typique d'un long bras ?
R : En fonction de la complexité (2 étages vs 3 étages) et du tonnage spécifique, le processus de fabrication prend généralement entre 15 et 30 jours. Cela comprend le temps nécessaire à la simulation de conception, à l'approvisionnement des matériaux, au soudage, à l'usinage et à la peinture.
