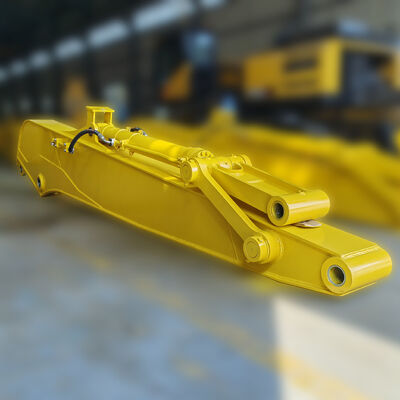

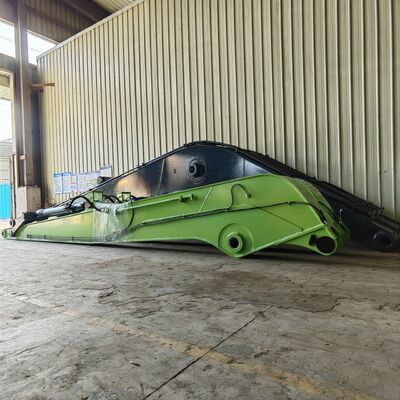

Excavatrice Long Bras Robuste

Caractéristiques clés et conception structurelle
Le bras long de l'excavatrice, également connu sous le nom d'extension de bras ou de fixation à longue portée, est une modification spécialisée conçue pour élargir considérablement l'enveloppe opérationnelle d'une excavatrice standard.En remplaçant ou en élargissant la flèche et le bâton d'origine, ces pièces permettent à la machine d'atteindre des rayons de travail allant de 10 mètres à plus de 40 mètres, selon la configuration.La conception utilise généralement des aciers à faible alliage de haute résistance (HSLA), comme WELDOX, pour maintenir l'intégrité structurelle tout en gérant le poids.

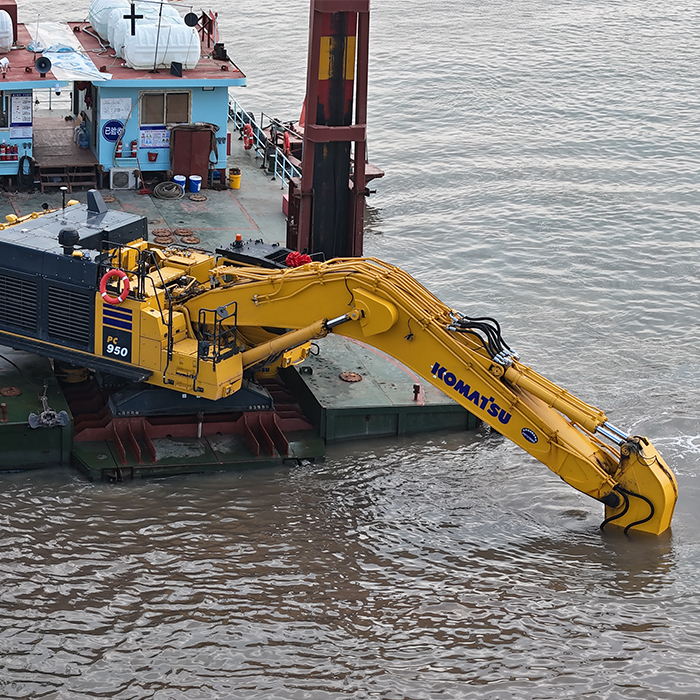

	* Le dragage * Projet du fleuve
	* Portez une poignée pour attraper du bois * Longue portée

Les configurations structurelles sont généralement classées en trois types en fonction des exigences de l'application:

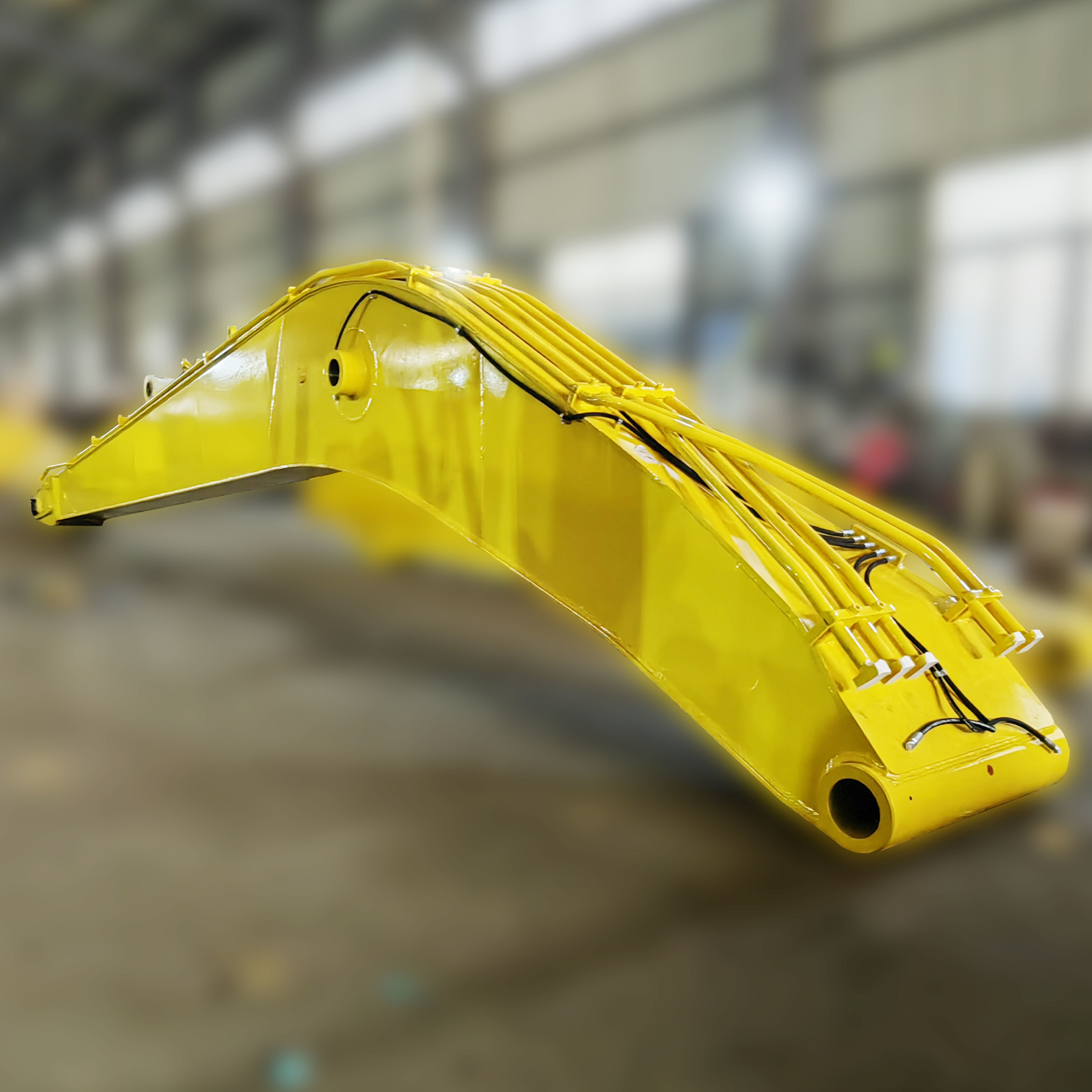

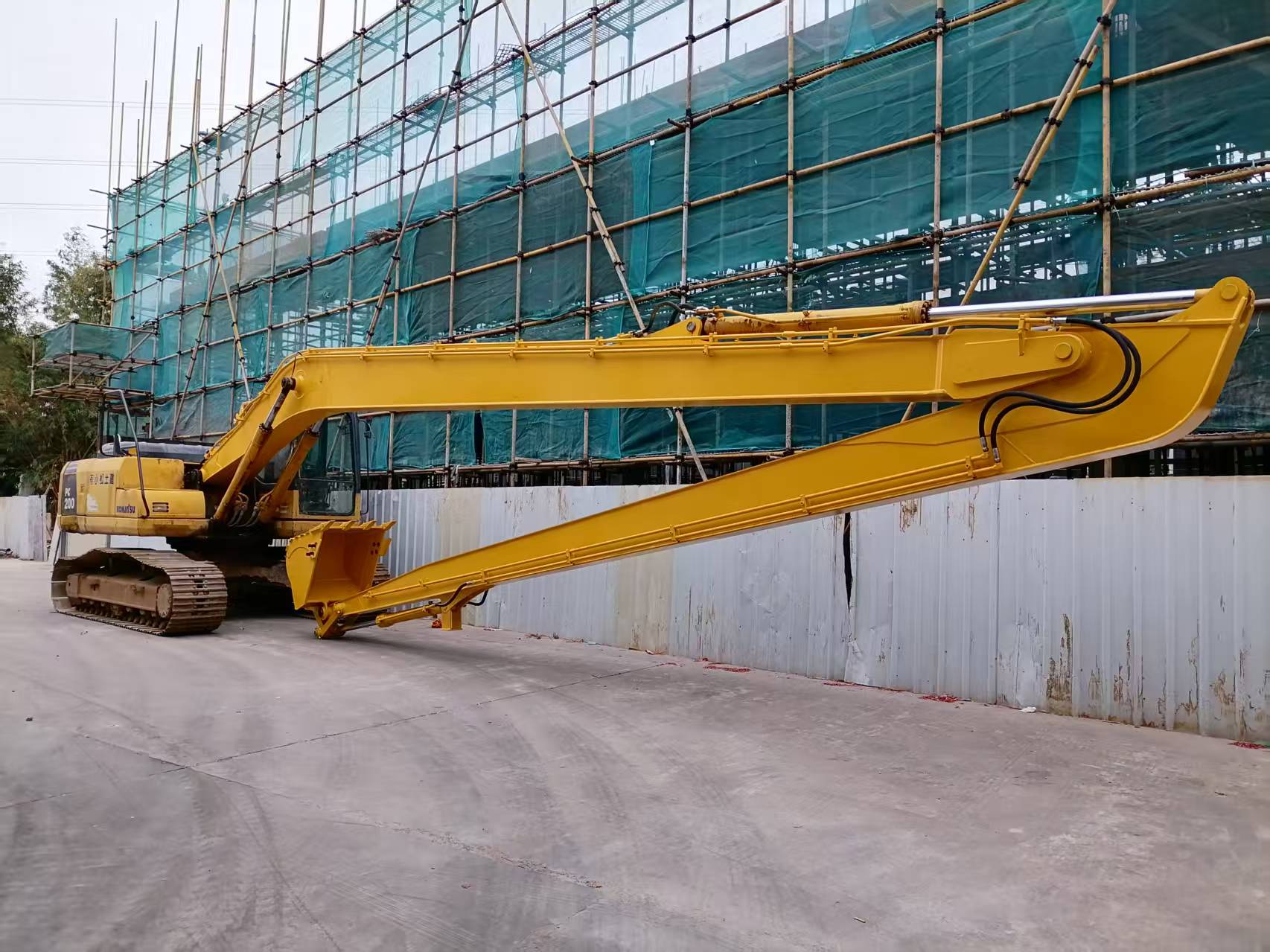

Deux étapes:C'est la modification la plus courante pour l'excavation profonde. Elle se compose d'une flèche étendue et d'un bâton plus long. Elle est principalement utilisée pour la finition des pentes, l'excavation des fondations profondes,et le dragage des rivières où la portée et la profondeur horizontales sont critiques.

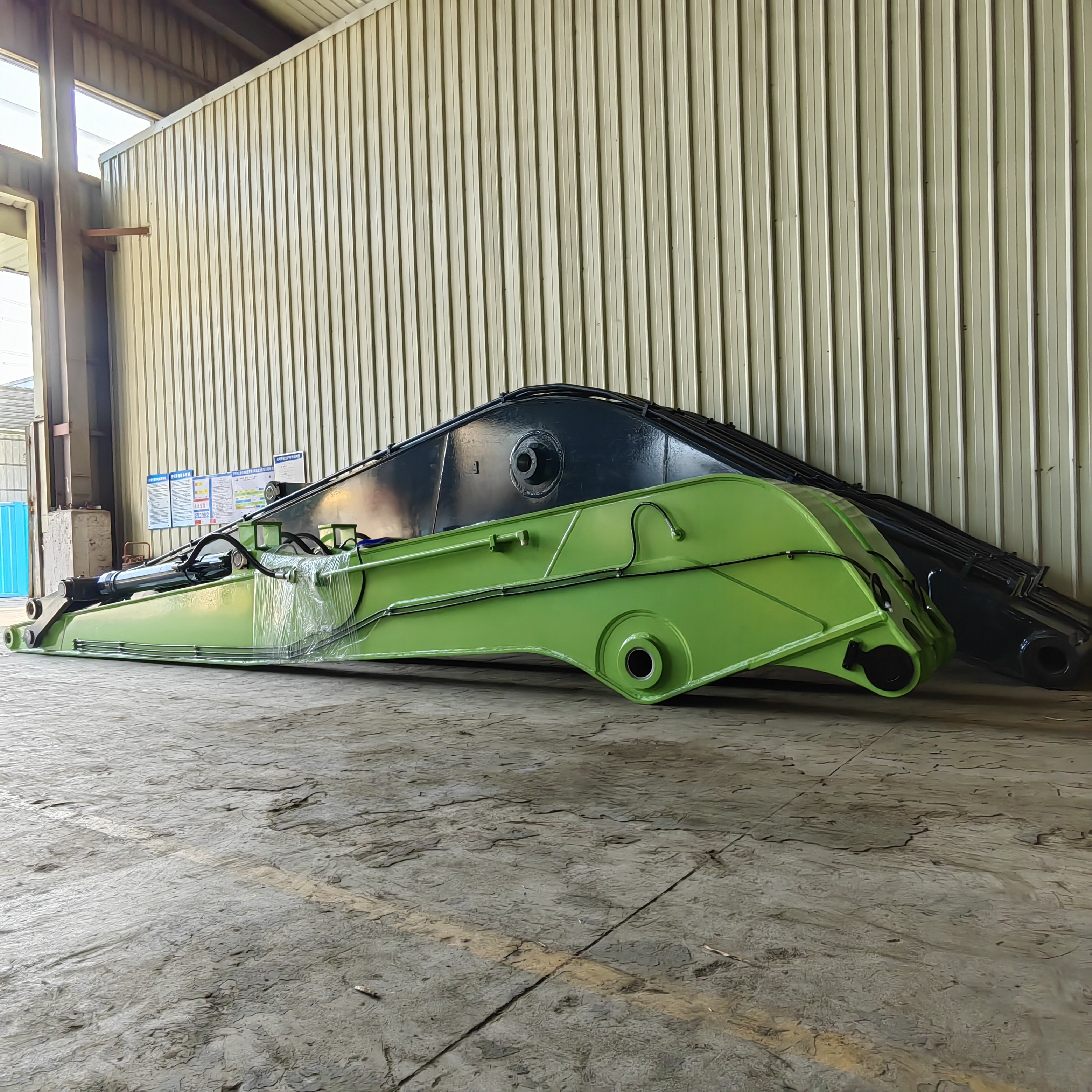

Trois étapes:Souvent appelée un "bras de démolition", cette configuration comprend un point d'articulation supplémentaire (un bras du milieu).ce qui le rend idéal pour le démantèlement de bâtiments de grande hauteur (jusqu'à 30 mètres)Il comporte souvent un réglage d'angle fixe ou hydraulique pour le seau ou le disjoncteur.
Le bras coulissant/télescopique:Conçu pour une précision verticale, ce type permet au bras de s'étendre et de se rétracter télescopiquement.minimiser l'empreinte de l'opération.

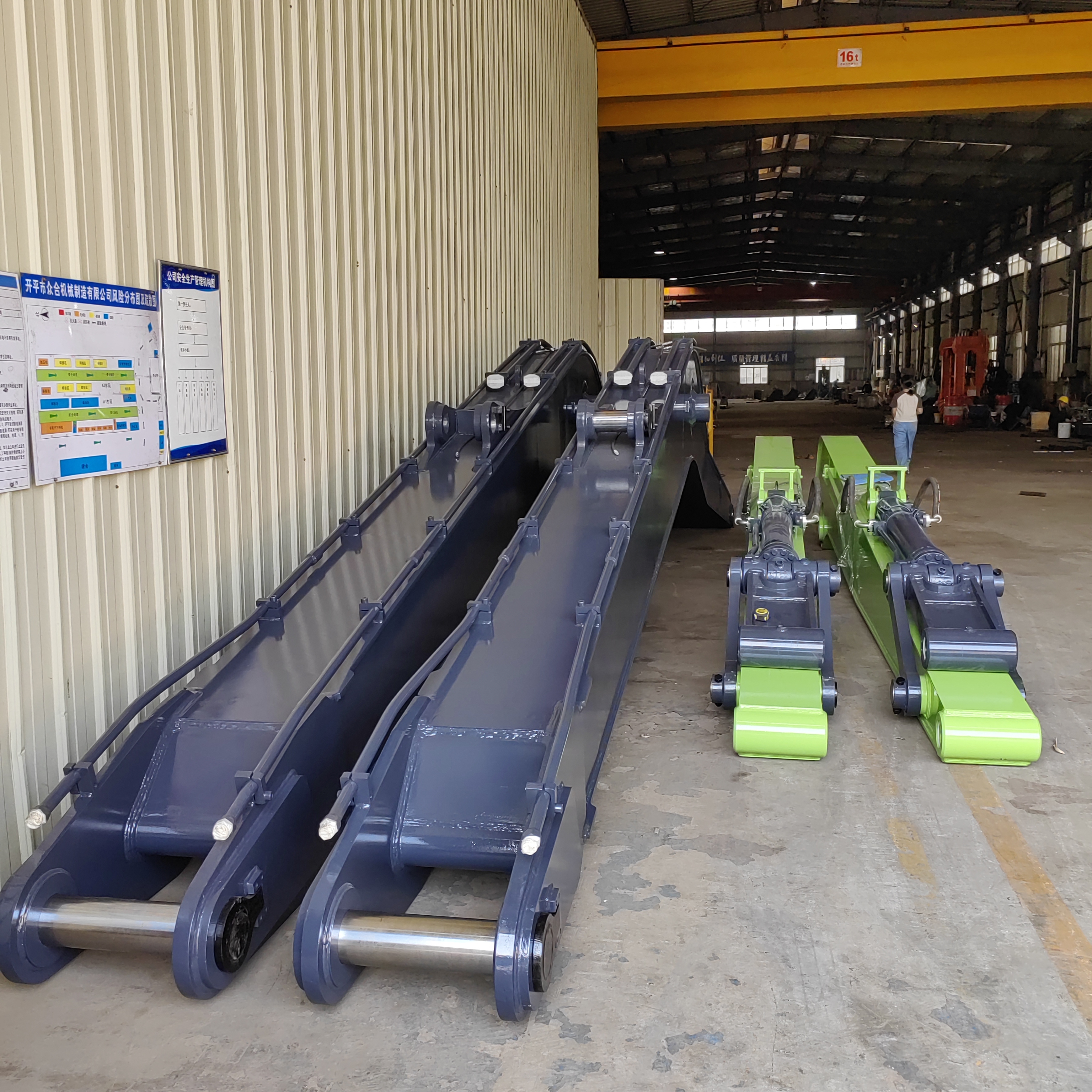

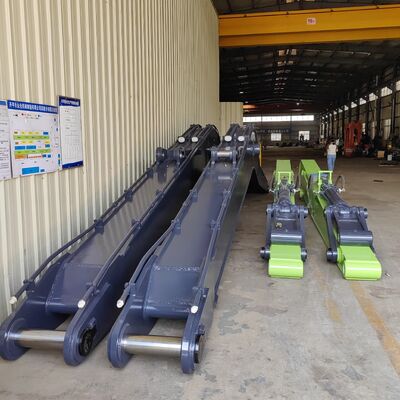

Détails du processus de fabrication et de la production
La fabrication d'un bras long est une tâche d'ingénierie de précision qui va bien au-delà du simple soudage.Il nécessite une conception assistée par ordinateur (CAO) avancée et une analyse des éléments finis (AFE) pour simuler la distribution des contraintes et prévenir les défaillances structurelles sous charge.
Sélection et découpe du matériau
Le processus de fabrication commence par la sélection de plaques d'acier à haute résistance (souvent 10-12 mm d'épaisseur pour les plaques principales).La fabrication moderne utilise des machines de découpe à plasma CNC pour s'assurer que les géométries complexes des plaques latérales et des côtes de renforcement interne sont coupées avec une précision millimétriqueCette précision est cruciale pour le bon montage des composants internes.
Soudage et assemblage
Pour assurer la durabilité, les fabricants utilisent le soudage à l'arc submergé ou le soudage à l'arc blindé au CO2 pour les coutures principales.La structure interne est renforcée avec des plaques tampons et des conceptions de boîtes pour résister aux forces de torsion.
Machinerie et finition
Une fois la structure principale soudée, la flèche subit un traitement de soulagement des contraintes (souvent vieillissement par vibration) pour éliminer les contraintes internes causées par la chaleur de soudage.Les trous d'épingle (trous de forage) sont ensuite forés avec précision à l'aide de grands broyeurs horizontaux pour assurer un alignement parfait avec les cylindres hydrauliques de la pelle et de liaisonEnfin, l'unité subit un soufflage pour éliminer la rouille et les écailles, suivi de l'application d'un primer anti-corrosif et d'un revêtement.

Questions fréquemment posées

Q1: Quelles sont les exigences d'entretien pour un bras long?
R: L'entretien est essentiel en raison du stress élevé sur la structure étendue.
La lubrification: il est essentiel d'engraisser les broches et les boîtiers.les broches doivent être nettoyées avant l'huile pour éviter l'usure abrasive.
Inspection: il est nécessaire de vérifier régulièrement si les soudures ne présentent pas de fissures, en particulier près de la racine et des orteils des soudures.
Q2: Quel est le délai typique pour la fabrication d'un bras long?
R: Selon la complexité (2 étapes par rapport à 3 étapes) et le tonnage spécifique, le processus de fabrication prend généralement entre 15 et 30 jours.achats de matériaux, soudage, usinage et peinture.
